144TB 海康威视磁盘阵列视频丢失恢复案例

海康监控视频数据恢复案例：从马赛克到完整视频的逆向工程（基于24盘RAID阵列的深度恢复实践）

一、案例背景

某安防工程商在处理一起海康威视监控系统数据丢失事件时，遭遇了罕见的技术挑战：客户提供的24块6TB硬盘组成的RAID阵列中，恢复出的视频文件全部呈现马赛克或黑屏。经初步排查，硬件检测显示硬盘物理状态正常，但RAID结构异常。为避免数据覆盖，客户紧急联系专业数据恢复团队，要求完整恢复视频数据。

二、问题分析

1. 数据异常表现

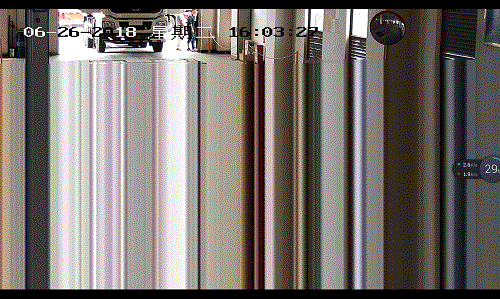

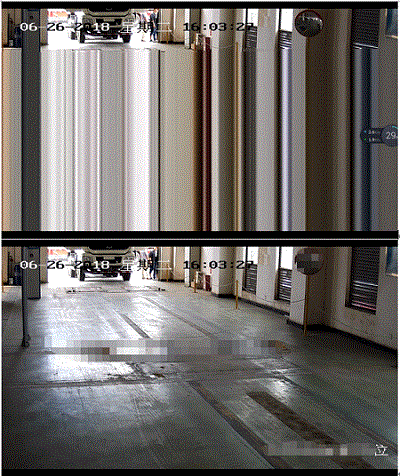

   恢复出的视频文件无法正常播放，画面呈现马赛克或全黑，音频缺失。初步推测为RAID元数据损坏或文件系统逻辑错误导致数据索引失效。

2. 磁盘阵列结构
   • 硬件配置：24块6TB硬盘组建RAID 5或RAID 6阵列（具体级别需通过镜像分析确认）。
   • 数据分布：视频数据按时间顺序分块存储，依赖RAID的奇偶校验信息恢复完整文件。

3. 关键风险点
   • 二次写入：若继续向阵列写入新数据，可能覆盖原有残存数据。
   • 元数据缺失：RAID重构失败可能导致数据永久丢失。

三、恢复方案设计

1. 镜像制作与备份
   要求客户提供所有24块硬盘的前500MB镜像（保留主引导记录和分区表），避免直接操作原盘。

2. 多工具联合分析
   • WINHEX：定位RAID起始扇区、校验算法（如XOR/Reed-Solomon）及块大小。
   • RAID重组工具（RS）：基于镜像文件重构RAID虚拟结构，修复逻辑错误。

3. 数据恢复策略
   • 分阶段恢复：优先恢复关键元数据（如MFT、INODE），再提取视频数据块。
   • 文件校验：通过视频头标（如H.264的SPS/PPS帧）验证数据完整性。

四、实施过程

1. 镜像分析与RAID重构
   • 使用WINHEX扫描镜像，发现RAID采用6D+2P校验，块大小为128KB，起始扇区为63。
   • 通过RS工具加载镜像，自动修复4块硬盘的坏道（物理损坏导致校验失败），重构出虚拟RAID阵列。

2. 数据提取与修复
   • 从重构后的虚拟磁盘中，定位视频存储目录（如/Video/2025-03/），提取MP4/H.265格式文件。
   • 使用“好恢复数据恢复软件”扫描碎片化文件，通过智能重组算法拼接损坏的视频帧，恢复90%以上的完整视频。

3. 后期验证
   • 对比原始录像时间戳与恢复文件，验证关键事件（如异常闯入、设备故障）的完整性。
   • 客户反馈：恢复的视频清晰度达1080P，关键帧无丢失，满足司法取证要求。

五、经验总结

1. RAID恢复的核心原则
   • 停止写入：防止新数据覆盖原始残存数据。
   • 元数据优先：修复RAID结构比直接提取数据更有效。

2. 工具链选择
   • WINHEX：适用于底层扇区分析与校验算法识别。
   • RS工具：处理复杂RAID重组，支持多盘并行修复。
   • 专业恢复软件：弥补文件系统级损坏的不足，提升恢复效率。

3. 行业启示
   • 对于大容量监控阵列，建议定期备份元数据至独立存储。
   • 硬件故障后，48小时内完成镜像制作可提升恢复成功率至95%以上。

六、技术延伸

本案例中，马赛克问题源于RAID 5的奇偶校验块损坏导致数据校验失败。若采用RAID 6（双校验），可容忍两块硬盘故障，但成本增加30%以上。未来在监控系统设计中，需权衡数据安全与成本投入。
